2D-SY80MPa型試壓泵滅火器筒體水壓爆破試驗機專用

一、設備的使用條件：

1、設備可在需方除工裝夾具外不必增加其它設施的情況下可正常安裝使用；

1、用戶自備計算機顯示器及打印機一臺

2、工作環(huán)境：0℃～45℃ 、無可燃性氣體、通風干燥、周邊無強電磁干擾信號；

3、試驗介質: 水、乳化液、防銹水及粘度與水相近的中性油品；

4、設計耐壓:80MPa（2D-SY32/80MPa電動試壓泵）；

5、測試溫度：根據實際使用環(huán)境及介質溫度；

6、壓力測量精度：精準度為滿量程千分二點五；

7、本系統采用：80MPa精度為FS 0.25%的壓力傳感器（水基、干粉、二氧化碳）；

8、本系統的整體控制精度為FS 0.3-0.5%；

9、電源：AC380/220V,50Hz；

10、相對空氣濕度要求：≤70-90%。

本套設備根據客戶實際技術要求非標制作：其中參考試壓泵執(zhí)行標準：

JB/T9089-2014試壓泵

JB/T6909-2014超高壓泵

JB/T12013-2014自控試壓機

JB/T53194電動試壓泵 產品質量分等；

 二、設備配置部分技術參數及詳細功能描述：設備詳細配置參數：

注：個別配件在實際生產制作有可能參數不同，但不影響設備整體功能。帶干粉水基滅火器基本水壓接頭2個。

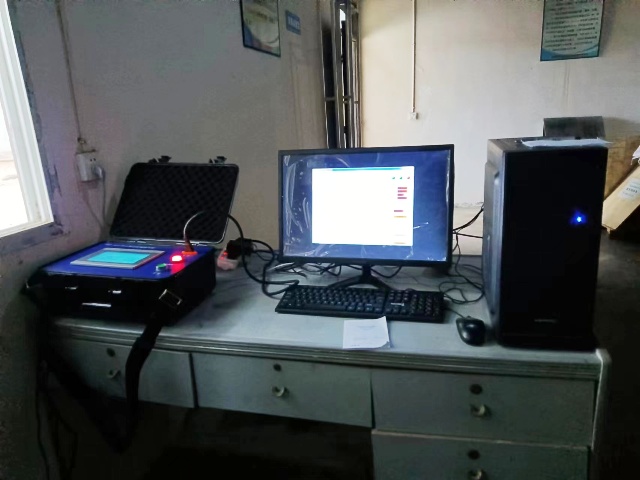

變頻器裝在電控箱內，直接接線在電動試壓泵上面，不用來回接電機電纜，只需要直接380V三根進線，試壓泵控制系統采用便攜箱（便攜箱不帶觸摸屏），通過數據線然后連接電控箱和電腦。便攜式移動手提箱，拆裝維修比較方便，減少了很多電纜數據線的內外連接，操作安全方便。

三、產品控制系統詳細說明：

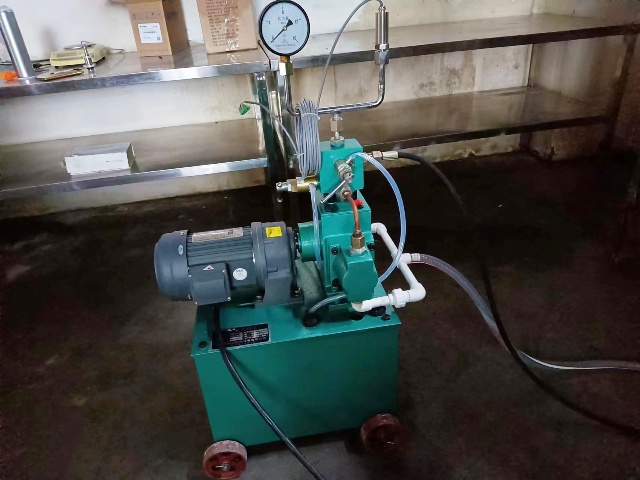

1、配套試壓泵為2D-SY32/80MPa,額定排出壓力80Mpa，額定流量32L/h，配套為功率1.1KW減速電機。外型尺寸和重量無特殊。配套壓力表、安全閥、壓力傳感器滿足對應試壓泵的要求，配套的壓力傳感器滿足對應試壓泵的要求。

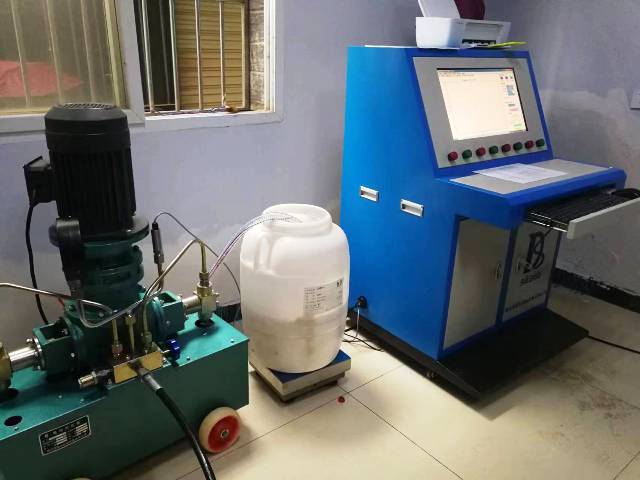

2、本滅火器筒體水壓爆破試驗機控制系統由單屏計算機操作臺、電動試壓泵及高精度電子秤等組成，可一次性完成實驗。并自動得出試驗過程中受檢干粉滅火器筒體的屈服值、爆破壓力值、爆破全過程涉水量、容積變形率、屈服變形量、爆破變形量、整個實驗過程的時長等數據，并同時繪制出被試瓶壓力-進水量關系曲線圖、壓力-時間關系曲線圖及進水量-時間關系曲線圖，通過打印機打印試壓曲線，可以隨時調取歷史文檔。根據客戶提供表頭，進行自動填寫并可進行方便修改?？刂栖浖δ芨鶕礼B4351-2007手提式干粉滅火器其中水壓試驗及爆破及二氧化碳滅火器水壓爆破試驗標準設計，增加了滅火器筒體壓力交變試驗功能（需添加自動泄壓電磁閥組）并預留日后國標新功能升級通道。
