我司總共親赴試壓泵青海油田安裝調試現場

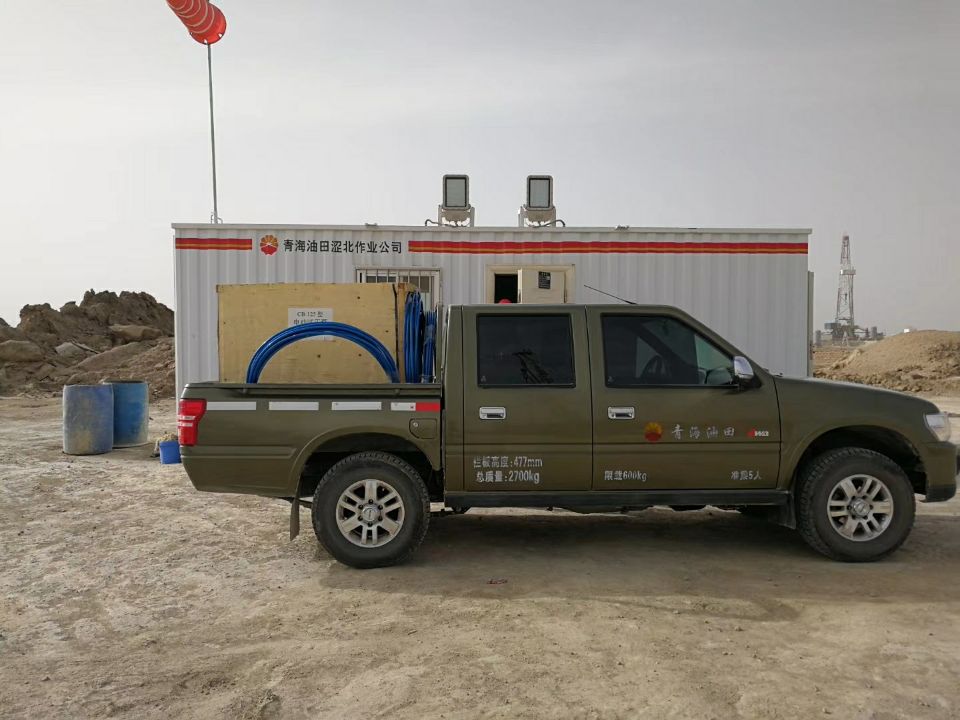

本月中旬，我公司發往青海油田的3D-SY125MPa試壓泵到達現場并進行安裝調試，我公司技術總工親臨現場指導安裝。

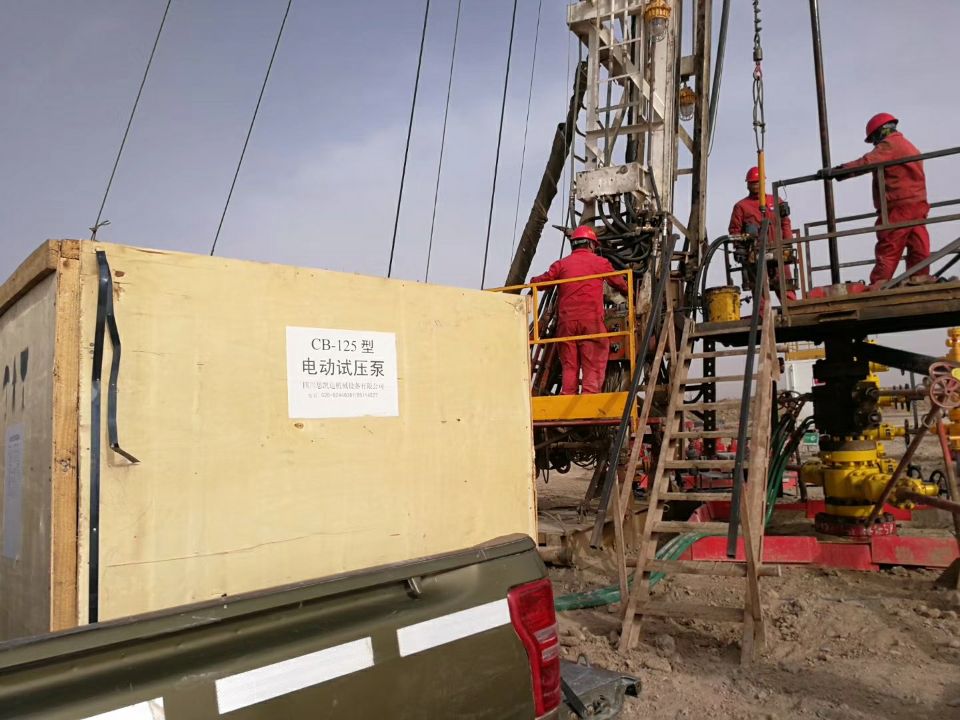

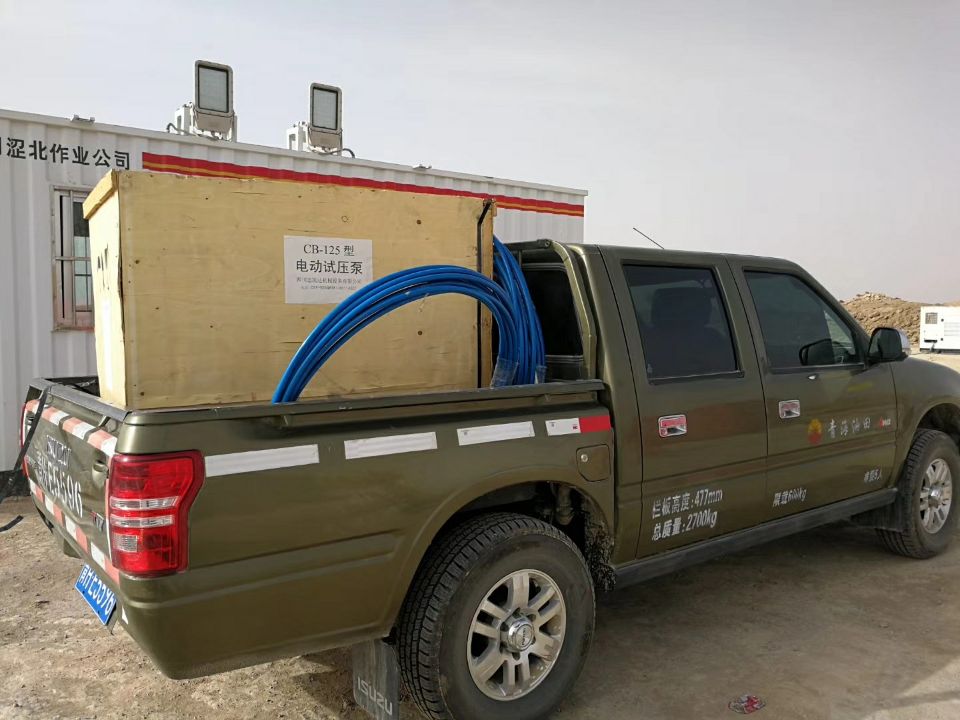

電動試壓泵現場安裝調試

高壓電動試壓泵安裝調試

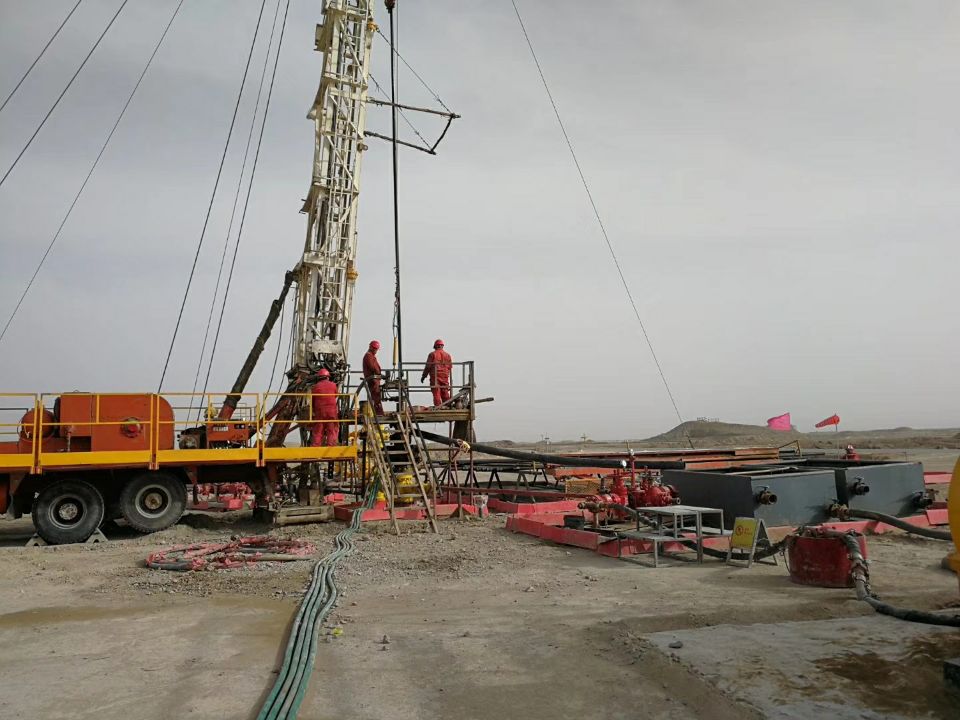

青海油田澀北現場試壓泵打壓

一．概述

   3DY-7.5型系列三缸電動試壓泵（以下簡稱泵），具有體積小、結構緊湊、壓力平穩、效率高、便于移動。最適宜于高壓大型壓力容器、高壓膠管、油田管件、氣瓶等,批量產品作水壓、密封、強度和爆破試驗。試驗壓力可任意調節。試驗介質為清水、乳化液、或運動粘度不超過45mm2/s油品。

二、基本參數

三.結構特點

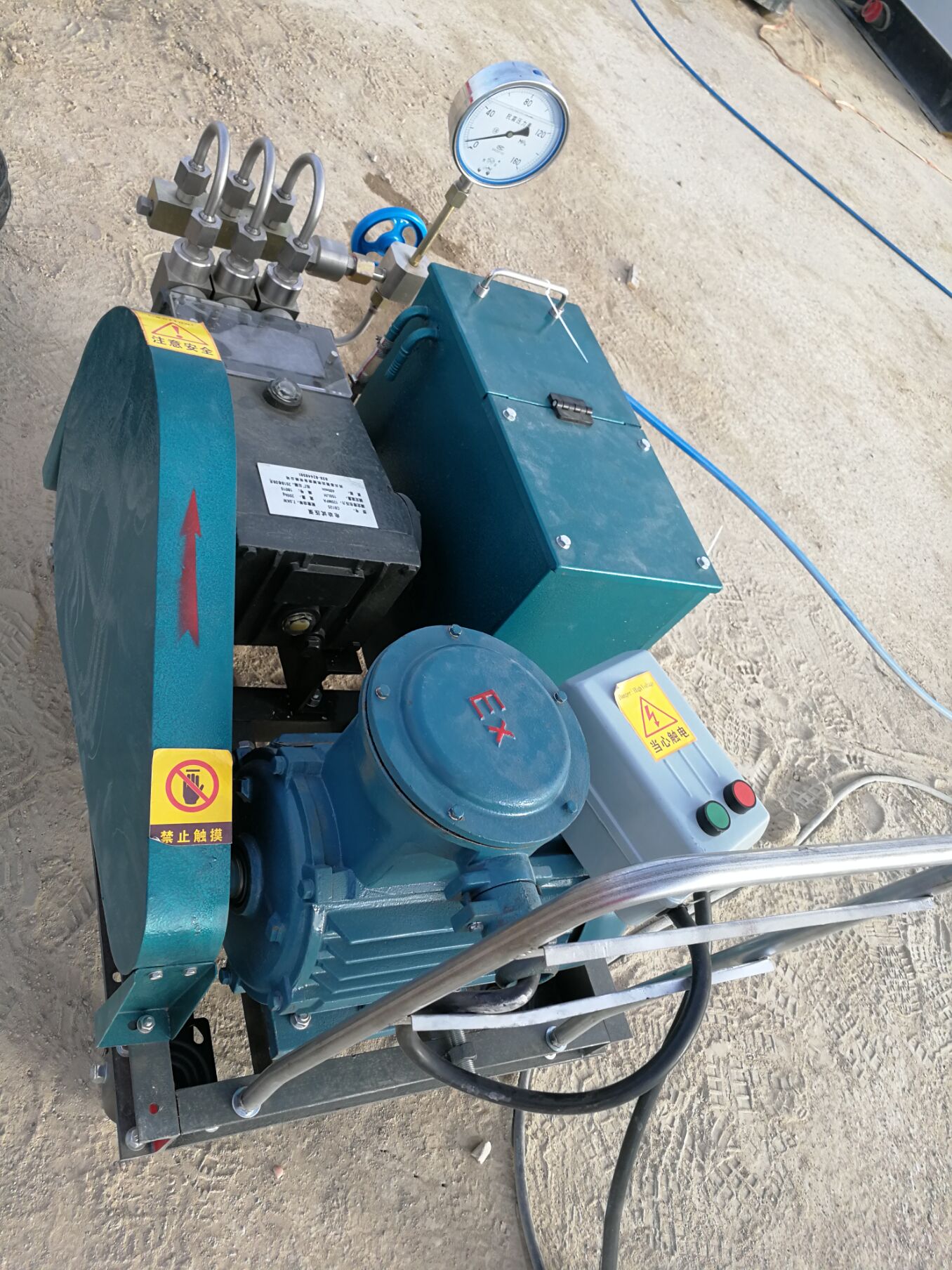

本打壓泵主要采用臥式三柱塞泵型式，由電機、電磁起動器、動力端、液力端、溢流閥、保壓閥、泄壓閥、泵架、水箱、排出高壓膠管等組成(圖1)。

四、使用方法

㈠準備工作

  1．新泵在出廠時,為了便于包裝,手推柄固定在泵頭上，第一次使用時先安裝好手推柄。

  2、安裝好壓力表，表盤向操作者方向，利于觀察。

  3、安裝好電源線路，注意泵的旋轉方向，檢查電路的絕緣及安全情況,并可靠接地。

  4、水箱內加滿清潔的清水或要求的試驗介質，并保證有足夠的水源供應。切忌：使用含泥沙污水，以

免堵塞管路磨壞柱塞，使各系統閥關閉不嚴造成故障。

  5、使用前應檢查曲軸箱內潤滑油油面高度，使其保持在油標的油線上

  6、檢查各連接部位和壓緊螺塞是否緊固。

㈡、起動運轉

  1、起動電動機，檢查空車運轉是否正常(切記避免泵無水運轉)，聲晌應均勻無異常雜音，排水應均勻，無明顯波動。然后停機。

  2、用高壓管將被試容器與泵的排出口連接起來，大型壓力容器（容積>10L～20L），在試驗前先用試驗介質灌滿，小型壓力容器,為了利于保壓，最好在試驗回路中配置一個足夠容量的(不小于4L)蓄能容器。如（圖7）。

  3、 逆時針打開溢流閥手柄，讓其處于開啟狀態，起動電動機，泵開始正常工作，被試容器進行充水，充滿水后，壓力徐徐上升，此時緩慢順時針擰緊溢流閥手柄，直止達到所要求的試驗壓力，穩定后鎖緊溢流閥手柄。停機保壓到要求時間。以后再進行相同壓力的試驗，無須再調定溢流閥壓力。

  4、按被試容器的試驗要求檢查驗收。試驗完畢后，打開泄壓閥卸除回路壓力。

㈢、在運轉過程中注意事項

  1、試驗壓力不允許超過泵的額定工作壓力。

  2、泵在升壓過程中，若壓力表指針擺動過大，說明連接管路直

徑過細，或被試件容積太小，應配備足夠容量的壓力容器。

  3、小型壓力容器升壓速度過快，應采取點動升壓的辦法進行升壓。

  4、泵在運轉過程中應無噪聲雜音。

  5、潤滑油允許溫升≤45oC。

  6、在工作中如發現泵本身有漏水現象時，應立即停止工作，卸除壓力進行檢修，不允許在漏水情況下繼續工作。

  7、要經常觀察柱塞的密封情況，如發現有嚴重滴漏現象，要隨時調整，但不允許調的過緊。

  8、在環境溫度0oC以下使用時，應考慮采取防凍錯施。
