低壓大流量電動試壓泵

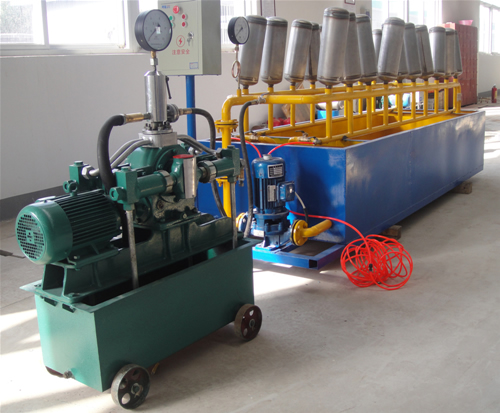

4D-SY/3.5型電動試壓泵電動四柱塞、往復移動式試壓泵，供高壓容器、管道設備、鍋爐系統、機器等試驗水壓之用。工作介質是清水，乳化液或運動粘度不大于45mm2/S 油品，是由專業試壓泵廠家四川思凱達生產。

4D-SY/3.5電動試壓泵的工作性能如下：

1、試壓泵工作壓力：

四個柱塞工作時：2.8Mpa/厘米2

二個柱塞工作時：3.5 Mpa

2、試壓泵流量：

四個柱塞工作時：1120升/h

二個柱塞工作時：560升/h

3、試壓泵柱塞直徑：

柱塞（4個）：46mm

4、行程長程：67mm

5、往復次數：42次/min

6、軸功率：2.2KW

7、配帶電功功率：3KW

8、配帶電機轉速：1450r/min

打壓泵工作環境：5℃-60℃

二、電動打壓泵的結構說明

    試壓泵由電動機經彈性聯軸器傳至蝸輪副。在蝸輪軸上裝有兩只偏心輪、經導體和滑塊的作用，把旋轉運動變?yōu)橹鶑?fù)運動。四個柱塞連在導體上，借減速箱兩側固定四個水缸，為保持平穩成左右對稱。減速箱機座裝在水箱上，水箱下部裝有四個鐵輪，供移動用。泵的出口裝有安全閥，可調整壓力值為2-3.5Mpa。在試驗壓力超過規定值時。安全閥可自動打開，可以避免發生意外事故。

三、起動、運轉和停止

1、電動打壓泵開車前準備工作：

    （1）檢查在減速箱內的潤滑油油面，使其保持在油標的油線上。

    （2）檢查在水箱內所用的水是否清潔，不允許用含有泥沙的污水，以免堵塞管路，磨壞柱塞或使用閥關閉不嚴而造成故障。

    （3）檢查并旋緊螺塞。

    （4）選擇合適的壓力表裝到氣瓶上（工作壓力不大于表壓的三分之二）

    （5）把試壓的容器與泵的法蘭連接起來。

    （6）檢查電路絕緣及安全情況。

    （7）開動電動機，電動機在起動前把回流閥打開（即手柄處于水平位置）。使大水缸不發生壓水作用，待電動機運轉正常后再關閉回流閥。（手柄下垂位置）

（8）調節安全閥使符合被試壓容器所需要的試驗壓力　。

    2、電動試壓泵啟動：

    打開回流閥進行啟動，（即連通器手柄處于水平位置）使水缸不發生壓水作用。再將排氣閥打開，排氣閥排水后，關閉排氣閥。正常后關閉回流閥。（連通器手柄下垂位置）

 3、運轉和停車：

（1）關閉回流閥后，四個缸同時工作，進行充水。

（2）充水后壓力達2.8Mpa時，再打開回流閥，（連通器手柄處于水平位置）兩個高壓缸交替工作，使壓力徐徐上升。

（3）達到所需要的壓力后停車、停到要求的時間，檢查被試容器。

（4）在運轉過程中注意事項：

①減速箱在運轉過程中應均勻無噪音、雜音及阻滯現象。

②減速箱的潤滑油應保持在80℃以下，高不超過85℃。

③在工作中如發現有泥沙情況時應立即停止工作而進行檢修，不允許有漏水的現象。

④工作壓力不允許超過3.5Mpa。

⑤氣瓶內應保持有一定量空氣，以減輕壓力表受泵壓力的脈沖。

四、試壓泵廠家提醒電動試壓泵可能發生的故障及其解決方法

五、試壓泵的維護

1、機器的外殼必須保持清潔。

2、水箱在加清潔水前必須清洗干凈，不允許在箱內積儲污物或其它雜物。

3、在減速箱內所加的潤滑油應該是齒輪油，冬季用HL-20、夏季用HL-30。

4、新的試壓泵視情況應每30小時換油一次，潤滑油經過兩次的更換后，可逐漸延長時間至500小時更換一次。

5、在更換牛皮墊圈時，應預先把牛皮墊圈用亞麻油浸透。

6、在較長時間停止工作時應把水排凈并把機器外部所沒有涂油的地方都涂上機油并拆開安全閥擦干所有零件后，再涂上機油，重新裝好。

7、如長期停放，則須在柱塞、導桿、水缸及安全閥等零件未涂漆的加工表面均涂以油封油或工業凡士林。

8、試壓泵在室外使用如遇冬季或氣候之變化將達冰點時，對水箱中注水，應使用適當?shù)姆纼鰟?，防凍劑列于下表?/p>
