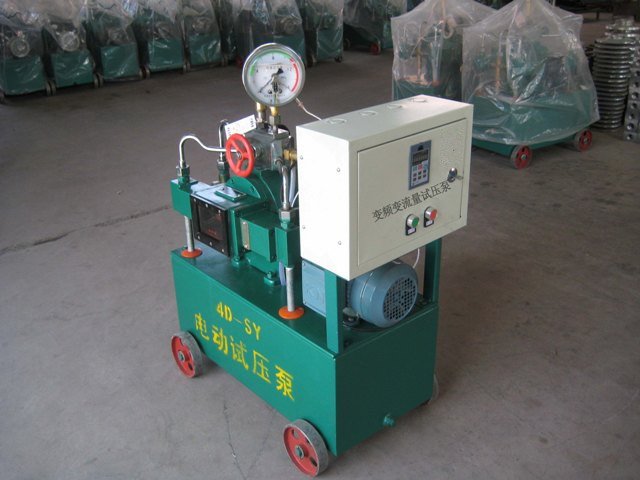

4D-SYB型電動試壓泵是由試壓泵廠家按照機械工業部通用機械研究所試壓泵聯合設計組設計的新系列產品，它具備了舊式產品的“三化”程度高、使用壽命長、性能穩定、移動靈活、重量輕等特點，并在此基礎上增加了傳動裝置和十字轉換，使本系列產品的綜合值全面達到要求，各種性能穩定可靠，使用方便，同時達到了節能省電的效果。在產品結構方面選用了封閉式水箱，降低了整機高度，使外形緊湊美觀。

二、用  途

4D-SYB型電動試壓泵主要是試壓泵廠家生產，使用于各類壓力容器、氧氣瓶、管道、閥門、蒸氣鍋爐等作水壓試驗，予應力加工新工藝和試驗室中獲得液體高壓源的設備。該產品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品為工作介質而特意設計的，凡在額定壓力排出以下，可進行任意數值的壓力試驗，該產品的工作環境溫度：5°—60℃。

三、打壓泵技術參數

本系列試壓泵共有八種型號，基本參數如表1：

表1

缸數：4

柱塞行程40mm

每分鐘往復次數：51

選用試壓泵時，應根據所需的試驗壓力來選擇泵的額定排出壓力。亦應兼顧到流量要求。

四、電動打壓泵主要結構和工作原理

產品結構及原理圖

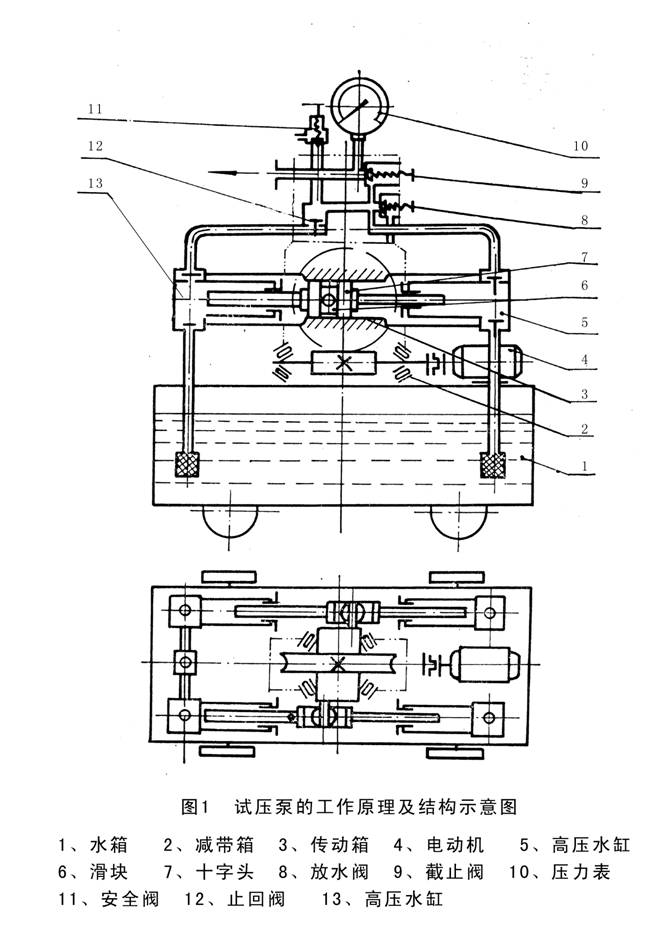

該產品為臥式四缸對稱配置的往復泵。由電動機、減速箱、傳動箱、水缸、集水器、平安閥及水箱等主要部件組成。示意圖如圖1所示。

泵裝在水箱蓋上，水箱下有四個滾輪，使泵能移動靈活。電動機與減速箱由兩件半聯軸器聯接。減速箱系蝸桿、蝸輪傳動，速比為2:55。蝸輪軸兩端有互成

180°的偏心軸，通過兩側傳動箱內的滑動機構，將旋轉運動轉變?yōu)榛瑝K、十字頭的往復運動。十字頭上所裝的柱塞在水缸內做往復運動，實現泵的交替吸入和排出過程。

在柱塞的往復作用下，四只水缸內的工作容積形成周期變化。當柱塞為吸入行程時，出水閥關閉，隨水缸工作容積的增大，缸內形成真空，水箱內的工作介質在大氣壓力的作用下，通過濾網、進水管、頂開進水閥進入缸體內。當柱塞為排出行程時，進水閥關閉，出水閥被迫開啟，柱塞將工作介質通過出水閥輸入集水器，輸送到被試容器內，直至達到某一預定的試驗壓力，實現試壓的目的。

集水器：集水器是泵的控制樞紐，起控制、測量和保護作用。集水器內設有截止閥、平安閥、放水閥及連接輸出接管的工作接頭，其上裝有壓力表。

止回閥：止回閥是高、低壓缸間的通斷閥，可以避免低壓水缸承受高壓。

平安閥：平安閥是本泵液力端的過載保護裝置。

當泵的實際排出壓力≤25MPa該閥的起跳壓力為壓力表的大數值應相當于泵額定壓力的1.2-1.5倍。額定排出壓力的1.1-1.15倍；當泵實際排出壓力≥25MPa時，為額定壓力的1.15-1.25倍時，即應釋放工作介質，使泵不致過載，起到保護作用。

壓力表：集水器上裝有壓力表，當被試容器達到試驗壓力，停機及關閉截止閥后，壓力表仍指示試驗壓力，壓力表的大數值應相當于泵額定壓力的1.2-1.5倍。

五、電動試壓泵的使用方法

1、電動試壓泵開箱后的安裝

（1）安裝滾輪。將四只滾輪套裝在輪軸上（墊圈20在滾輪兩側），穿好開口銷。

（2）安裝平安閥。擰去集水器上包裝的螺塞，將平安閥裝在集水器的平安閥接頭M14×1.5—5H孔內（注意加銅墊圈6）。

（3）安裝壓力表。壓力表擰入旁邊的壓力表接頭螺母，使表面朝向便于觀察的方向，壓力表的大數值應相當于泵額定壓力的1.2-1.5倍。

2、使用方法

（1）使用前的準備工作：

①減速箱內加足潤滑油，使油面達到油標上限值或稍低位置。潤滑油為黑色齒輪油（SYB1103-62S）。

②兩側傳動箱經加油標牌注入30號機械油（GB443-64），油面應略高于十字頭下部導軌面，長期連續使用應注意補充。

③檢查各緊固螺栓有無松動現象。

將被試容器管路與集水器的工作接頭連接好。

（2）電動試壓泵使用中應注意事項：

①減速箱中油溫高不應超過80℃。

②工作中如發現泵或其他部分有明顯滲漏現象，應及時排除。

③如被試容器的容積很小，升壓太快時，可將多個被試容聯接在一起試壓，或微開放水閥，降低升壓速度。

④在升壓過程中，若壓力表指針擺動太大，說明用戶的被試壓件容積太小，此時在系統中接上一個有足夠容量的壓力容器（應符合相關標準）或其它相應的蓄能裝置。

⑤若被試壓件容積較大，可先連續運轉升壓，待接近試驗壓力時再點動升壓。操作過程中應密切注意系統壓力，避免意外超壓。

⑥若不慎意外超壓，可打開放水閥，卸除部分壓力后重新升壓。

（3）使用操作步驟

① 開啟放水閥。

②啟動電機，在常壓下運轉5分鐘，檢查泵的運轉是否正常。若無異常響聲及阻滯現象，吸、排情況正常且泵排出的工作介質無明顯波動，即可關閉放水閥，啟動本泵試壓。

③當泵的排出壓力達到或接近要求壓力值時，即應停機。

（4）試壓泵的聯接尺寸：

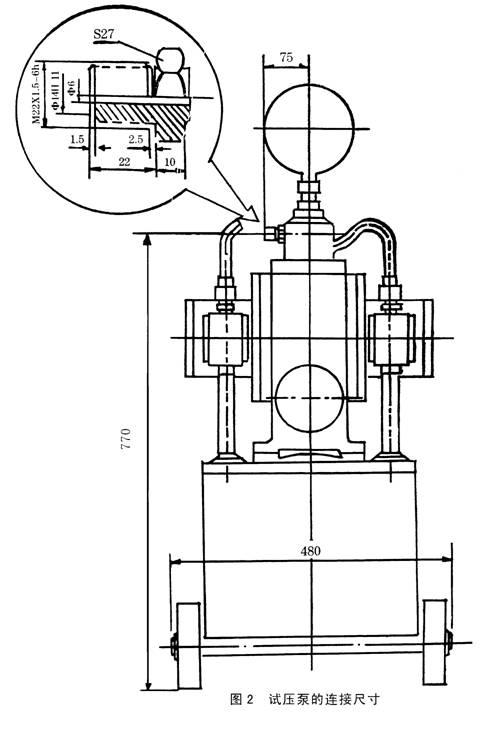

在電動打壓泵的集水器中心線上，離地高度770毫米處，裝有工作接頭，有關尺寸如圖2，請用戶按此尺寸安排聯接管路。

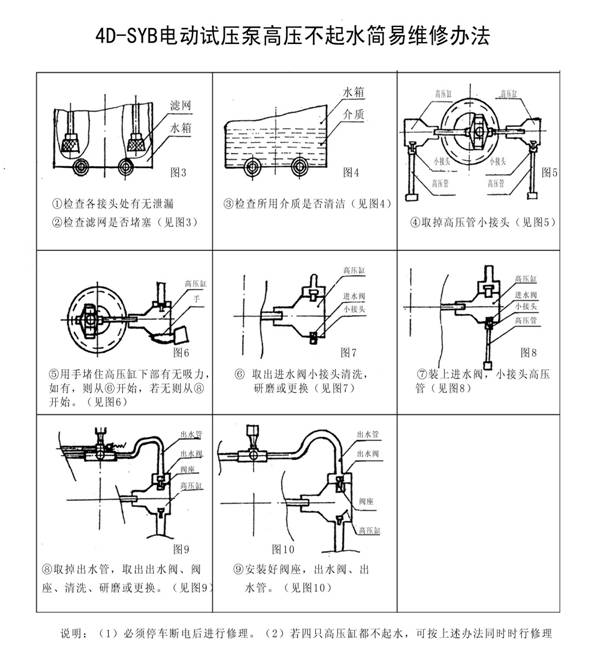

六、試壓泵廠家提醒一般故障及排除方法

試壓中如發現故障，應先排除泵以外（被試器件、管路系統等泄露）故障，再檢查泵的故障并排除。

七、試壓泵的維護和保養

1、電動試壓泵外表、減速箱和傳動箱內的潤滑油及水箱中的試壓介質保護清潔，不允許有污物和其他雜物。

2、初次用的潤滑油工作56小時后應當替換。以后每工作500小時換一次。

3、長期停用的泵，其內部應進行防銹處理。先把試壓介質排凈。并抽灌一次防銹油，外露零件外表應涂防銹油。

4、經常注意電動試壓泵的蝸輪軸向間隙：蝸桿為0.04-0.07mm,蝸輪為0.05-0.10mm。如不符合此值，需調整通蓋、悶蓋紙墊或側蓋紙墊。

5、在環境溫度0℃以下使用，工作介質為水時應添加防凍劑。建議采用變性酒精為防凍劑。配比例于表2。

八、試壓泵隨機供應文件及備件

打壓泵使用說明書1份

電動試壓泵合格證1份

裝箱單本文

壓力表1.5級1塊

備件1套

試壓泵備件一覽表
